LXM32CD18M2

В наличии
Купить в 1 клик
Оставить заявку на ремонт устройства
Запросите цену, счёт и срок поставки на почту

Напишите артикул и количество — ответим счётом с НДС и сроком отгрузки. Реквизиты или спецификацию можно приложить файлом.

zakaz@prom63.ru
Написать письмо

Тема с артикулом подставится сама.

Или позвоните: +7 (846) 229-54-88
  • Безналичный расчёт с НДС, документы по ЭДО (Диадок)
  • Гарантия 12 месяцев: замена или ремонт
  • Доставка СДЭК, ПЭК, Деловые Линии, Байкал Сервис
  • Свой сервисный центр в Самаре, работаем с 2016 года

Купить в 1 кликНужен ремонт такого оборудования? Диагностика 1–2 дня

Запросите цену, счёт и срок на почту
zakaz@prom63.ru
Написать письмо

С НДС, документы по ЭДО · Гарантия 12 месяцев · Доставка ТК по России

Купить в 1 клик
Описание
Характеристики
Отзывы
Описание

LXM32CD18M2 – артикул товара бренда Schneider Electric с розничной ценой 10 000 ₽ за единицу товара. Осуществите покупку LXM32CD18M2 по специальной цене оптом или в розницу в компании "ПромТехнолог". Специальная цена распространяется на всю продукцию Schneider Electric для наших постоянных клиентов.

Осуществить заказ в фирме "ПромТехнолог" оптом или в розницу можно:

  • по телефону;
  • отправить заявку на почту;
  • воспользоваться формой обратной связи на нашем сайте.

Доставка осуществляем в любой регион России.

Цены на товары под заказ, в связи с резкими скачками курса валют, могут отличаться, как в большую, так и в меньшую сторону. Пожалуйста, уточняйте актуальные цены у менеджеров.

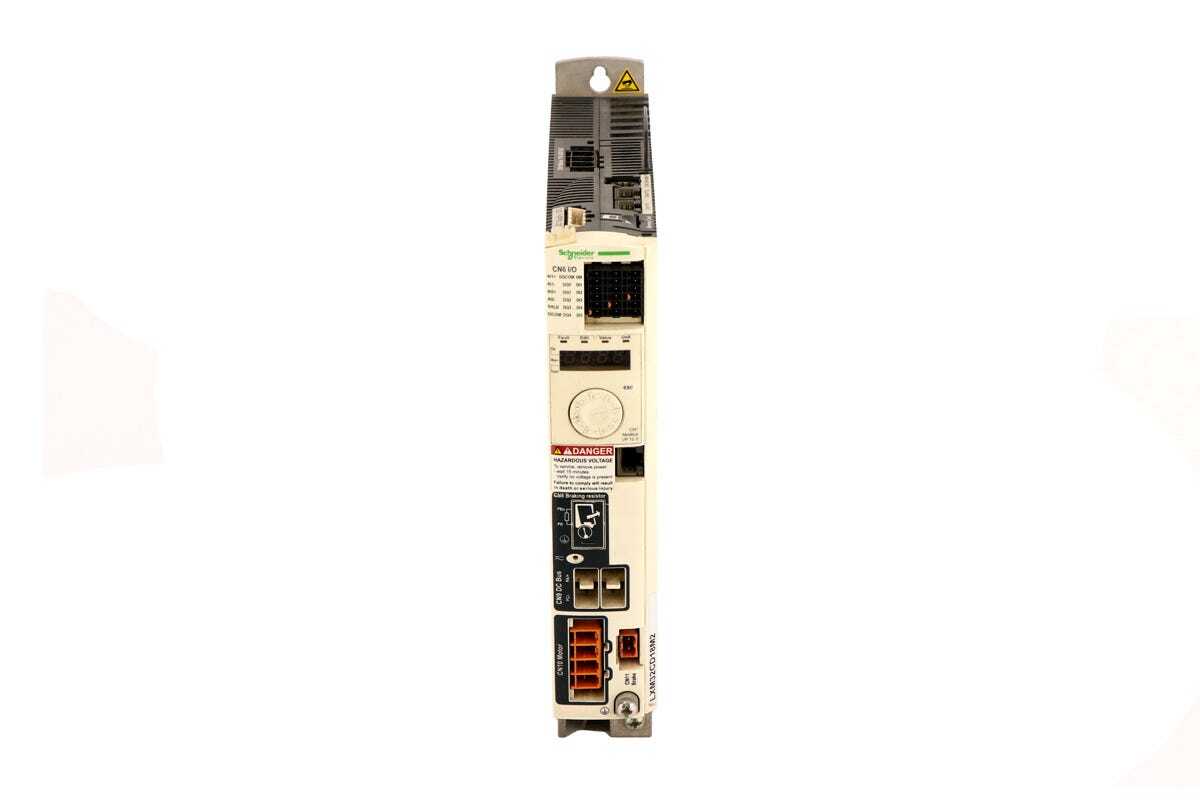

Schneider Electric LXM32CD18M2 — сервопривод, 6 А, 100…240 В.

  • Номинальная мощность0,5 кВт
  • Номинальный ток6 А
  • Длительный ток6 А
  • ОхлаждениеВстроенный вентилятор
  • Степень защитыIP20

Технические характеристики

Тип изделияСервопривод управления перемещением
Номинальная мощность0,5 кВт
Номинальный ток6 А
Длительный ток6 А
ОхлаждениеВстроенный вентилятор
Степень защитыIP20
Температура окружающей среды при работе0–50 °C
Ширина4,8 см
Высота27 см
Глубина23,7 см
Масса1,8 кг
Рабочее положениеВертикальный +/- 10 градусов
СтандартыEN/IEC 61800-5-1 EN/IEC 61800-3
ИсполнениеБлок
Номинальная частота сети50 Гц 60 hz (- 5...5 %)
Дискретные входы6 логический 2 безопасность
Дискретные выходы5
Обратная связьИнкрементальный
Число контактов1...247 Modbus
Линейный ток9,9 А
МаркировкаCE
Выходной сигналЛогический (DO) 24 В пост. ток
Физический интерфейс2-проводн. многоточечн. RS485 Modbus
Время отклика0,25 мс (do) дискретный
Длительность выборки0,25 мс
Тип запчастиСервопривод
Пределы напряжения питания170…264 В
Вид напряжения питания100…120 В
Скорость передачи9600 бит/с
Тип интерфейсаАналоговый - импульс/направление
Разъём со стороны двигателяRJ45 (с маркировкой CN7) :Modbus
СертификатыCSA TÜV RoHS UL
Краткое обозначениеLXM32C
Напряжение дискретных выходов<= 30 В пост. ток
Условия окружающей средыКлассы 3C1 в соответствии с IEC 60721-3-3
Входное напряжение100…240 В
Категория перенапряженияIII
Число фаз питанияОднофазный
Степень загрязнения2 в соответствии с EN/IEC 61800-5-1
Стойкость к ударам15 gn для 11 мс в соответствии с EN/IEC 60028-2-27
Частота коммутации (ШИМ)8000 Гц
Момент затяжки клемм0.5 Н-м (CN8) 0.7 Н-м (CN10) 0.7 Н-м (CN1)
Число каналов6 DI + 5 DO + 2 AI
Выходной ток6 А

Характеристики по данным производителя. Перед заказом сверьте с документацией.

Документация производителя · 3 PDF

Для этой модели

PDFТехнические данные Schneider Electric LXM32CD18M23 стр. · 66 КБ · PDFPDFТехнический паспорт — Schneider Electric LXM32CD18M2 (на русском)4 стр. · 80 КБ · PDFPDFРуководство пользователя — Schneider Electric Lexium 32C Servo Drive (на английском)394 стр. · 8,6 МБ · PDF

Документы производителя на языке оригинала, открываются в новой вкладке.

Схемы и чертежи

Габаритный чертёж Schneider Electric LXM32CD18M2
Габаритный чертёж — Чертёж габаритных размеров промышленного устройства
Источник: Руководство пользователя — Schneider Electric Lexium 32C Servo Drive (на английском), стр. 25
Габаритный чертёж Schneider Electric LXM32CD18M2
Габаритный чертёж — Чертёж габаритных размеров промышленного устройства
Источник: Руководство пользователя — Schneider Electric Lexium 32C Servo Drive (на английском), стр. 25
Схема подключения Schneider Electric LXM32CD18M2
Схема подключения — Электрическая схема подключения привода
Источник: Руководство пользователя — Schneider Electric Lexium 32C Servo Drive (на английском), стр. 54
Схема подключения Schneider Electric LXM32CD18M2
Схема подключения — Электрическая схема подключения устройства VW3A77
Источник: Руководство пользователя — Schneider Electric Lexium 32C Servo Drive (на английском), стр. 93
Схема подключения Schneider Electric LXM32CD18M2
Схема подключения — Электрическая схема подключения устройств
Источник: Руководство пользователя — Schneider Electric Lexium 32C Servo Drive (на английском), стр. 95
Назначение выводов Schneider Electric LXM32CD18M2
Назначение выводов — Распиновка разъёма с обозначением контактов
Источник: Руководство пользователя — Schneider Electric Lexium 32C Servo Drive (на английском), стр. 96
