Как уменьшить инерционность промышленных датчиков температуры?

Инерционность промышленных датчиков температуры – это задержка между изменением температуры объекта и фиксацией этого изменения датчиком. Высокая инерционность может привести к запаздыванию отклика системы управления, что критично для процессов, требующих оперативной корректировки параметров. Уменьшение инерционности возможно за счет конструктивных решений, выбора оптимальных материалов, а также применения программных методов компенсации.

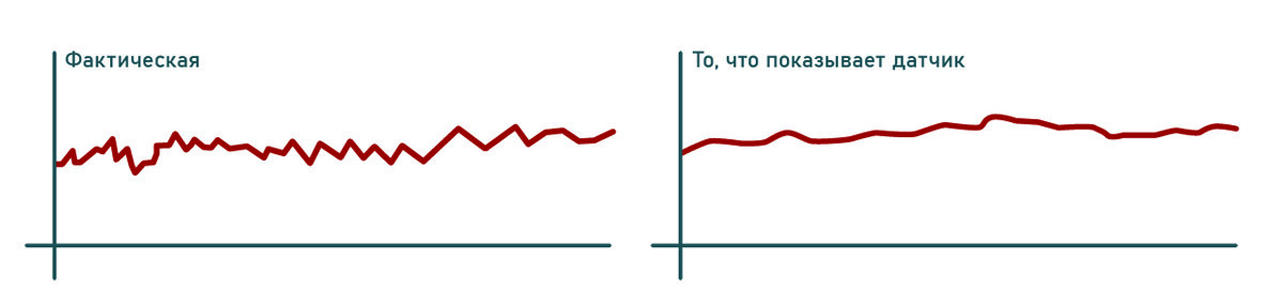

Тепловая инерция датчиков температуры

Конструктивные методы снижения инерционности

Уменьшение массы чувствительного элемента

Чем меньше масса термочувствительного элемента, тем быстрее он реагирует на изменения температуры. Это достигается за счет:

  • Использования тонкостенных защитных гильз или их полного исключения, если условия эксплуатации позволяют;
  • Применения датчиков с малым диаметром измерительной вставки (например, термопары Ø1–2 мм вместо стандартных Ø5–6 мм);
  • Выбора компактных конструкций с минимальным объемом металла вокруг чувствительного элемента.

Применение материалов с высокой теплопроводностью

Теплопроводность напрямую влияет на скорость передачи тепла к измерительному элементу. Наиболее эффективные решения:

  • Замена стальных защитных оболочек на медные или алюминиевые покрытия, обладающие высокой теплопроводностью;
  • Использование термопасты или специальных термокондуктивных гелей для улучшения контакта датчика с измеряемой средой;
  • Применение термочувствительных элементов на основе пленочных технологий, которые быстрее реагируют на температурные колебания.

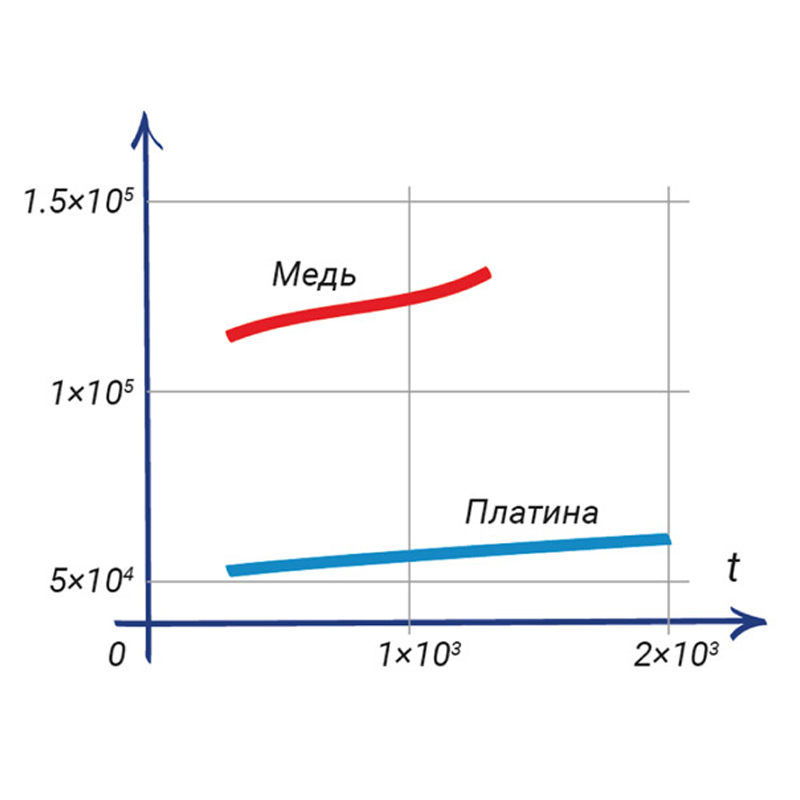

Материалы с высокой теплопроводностью

Оптимизация расположения датчика

Расположение датчика в технологическом процессе также влияет на его инерционность:

  • Погружение датчика непосредственно в среду измерения (например, в поток жидкости или газа) вместо монтажа на поверхности трубопровода;
  • Исключение промежуточных теплоизоляционных слоев между датчиком и измеряемым объектом;
  • Использование теплопроводящих вставок или металлических пластин для лучшего контакта с объектом.

Выбор типа датчика для минимальной инерционности

Разные типы датчиков обладают различной степенью инерционности. Вот самые востребованные из них:

  • Термоэлектрические преобразователи (термопары) – обладают высокой скоростью отклика, особенно при использовании тонких измерительных вставок;
  • Терморезисторы (RTD-датчики, платиновые термометры сопротивления) – имеют более высокую точность, но их скорость отклика ниже, чем у термопар;
  • Инфракрасные датчики – практически не имеют инерции, так как измеряют температуру на расстоянии, но могут быть чувствительны к пыли и загрязнениям.
  • Волоконно-оптические датчики – обладают высокой скоростью реакции, устойчивы к электромагнитным помехам, но имеют высокую стоимость.

Выбор датчика зависит от условий эксплуатации: в динамических процессах предпочтительны термопары малого диаметра, а для высокоточных измерений – платиновые термометры сопротивления с дополнительной программной компенсацией инерционности.

Программные методы компенсации инерции

Если конструктивные и технологические изменения невозможны, можно использовать программные методы компенсации. К основным способам относятся:

  1. Алгоритмы цифровой фильтрации - применение математических моделей для коррекции задержки сигнала. Например, фильтры Калмана позволяют прогнозировать истинное значение температуры на основе трендов измеренных данных;
  2. Методы аппроксимации и интерполяции - использование полиномиальных и экспоненциальных моделей для приближенного расчета реальной температуры объекта по предыдущим измерениям.
  3. Коррекция задержки в системах управления - если инерционность датчика неизбежна, можно заранее компенсировать задержку путем адаптивной настройки регуляторов, учитывающих запаздывание сигнала.

Уменьшение инерционности промышленных датчиков температуры требует комплексного подхода, включающего конструктивные изменения, выбор оптимальных материалов и применение программных методов коррекции. Оптимальный метод зависит от условий эксплуатации, требований к точности и скорости отклика датчика. Грамотный выбор и настройка системы температурного контроля позволяют значительно повысить эффективность технологических процессов и снизить потери, связанные с запаздыванием измерений.

Часто задаваемые вопросы о инерционности датчиков температуры

Что такое инерционность датчика температуры?

Инерционность датчика температуры – это задержка между изменением температуры объекта и фиксацией этого изменения датчиком.
