Прибор предназначен для измерения и контроля температур нагревательных приборов.
Конструктивно прибор состоит из соединённых между собой двусторонних печатных плат, установленных в стандартный пластмассовый корпус щитового исполнения типоразмера Щ2.
| Технические характеристики | |
|---|---|
| Напряжение питания постоянного тока | 220В+/-10%. |
| Диапазон частот питающего тока | 49...61Гц |
| Количество разрядов индикатора | 4. |
| Поддерживаемые температурные датчики | термометры сопротивления Pt100 (опционально Pt1000) и термопары ТХА и ТХК |
| Количество каналов измерения | 2 |
| Количество выходных каналов управления | 2 |
| Поддерживаемые режимы работы | Задержка включения Задержка выключения Генерация импульса после отсчета времени Циклическая работа |
| Количество подрежимов работы | 2 на каждый режим работы. |
| Тип выходного элемента | симметричный тиристор |
| Коммутируемое напряжение | 36...265В |
| Коммутируемый ток | не более 16А |
| Содержание компонентов, производимых на территории РФ | не менее – 90%. |
| Габаритные размеры | 49х98х102мм. |
| Масса | не более 0,5кг. |
Описание конструкции.

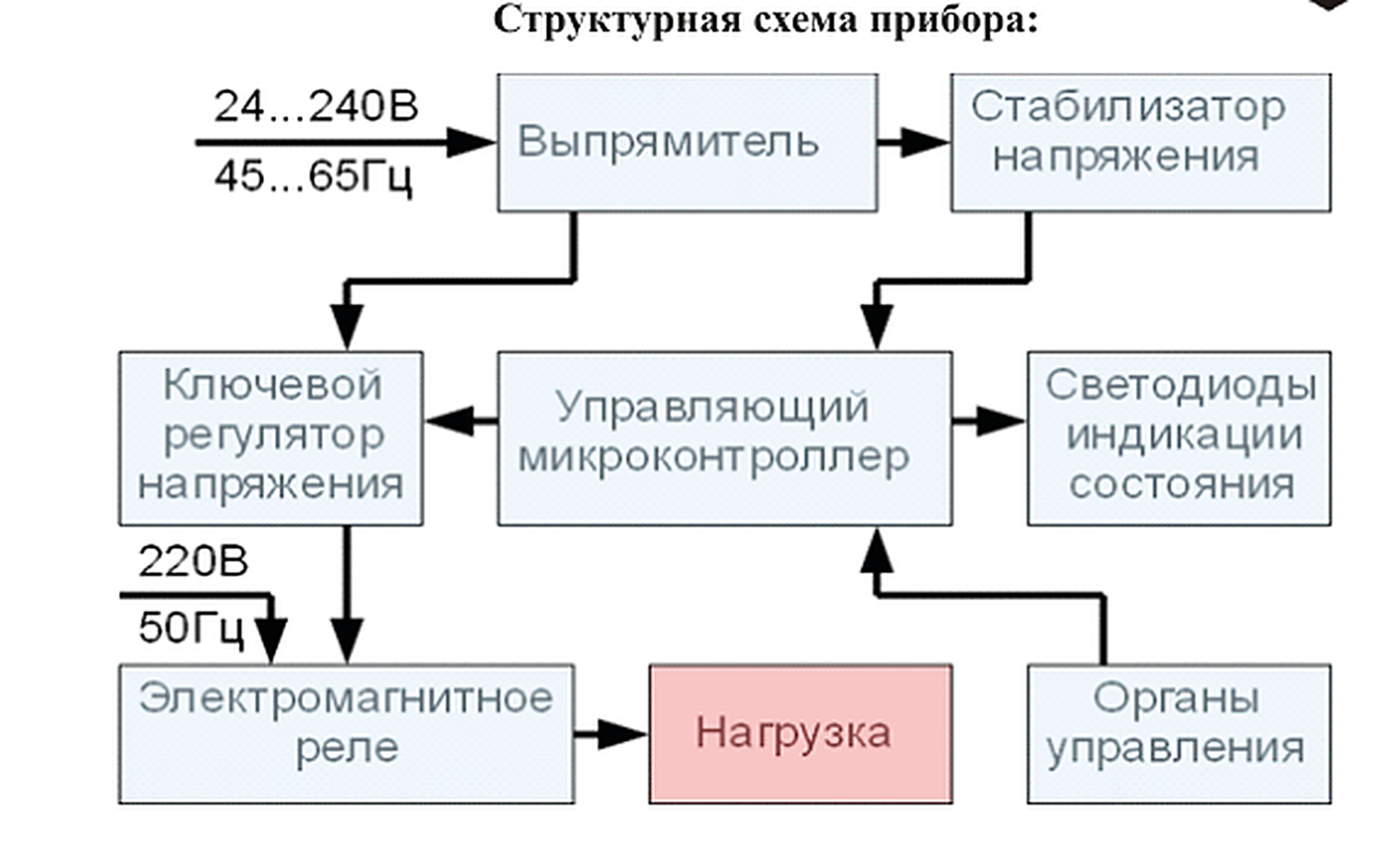

Прибор состоит из изолированных симисторных ключей, блока питания, стабилизаторов, управляющего микроконтроллера, цифрового светодиодного индикатора с кнопками и программно-аппаратного компаратора температурного дрейфа измерительного усилителя.
Установка и подключение.
Закрепить прибор в соответствующее прямоугольное отверстие металлического шкафа и закрепить с обратной стороны комплектными винтами.
Питание и нагрузки подключить проводами сечением не менее 0,5кв.мм, датчики проводами 0,35...0,5кв.мм.
Описание работы.
После подачи питания, прибор находится в режиме измерения температуры. Кратковременным нажатием кнопки «Ввод» выбирается текущий канал, а нажатием кнопок «Вверх» и «Вниз» устанавливается значение поддерживаемой температуры. Продолжительное (более 0,5с) нажатие на кнопку «Ввод» переводит прибор в режим настройки. Кнопками «Вверх» и «Вниз» выбирается параметр, кнопкой «Ввод» переводится в режим редактирования параметра. При этом нажатие на кнопки «Вверх» и «Вниз» изменяют значения параметра, а нажатие кнопки «Ввод» - сохранение значения и выход в режим выбора параметра. Параметры А1 и А2- тип подключаемого термодатчика. В1 и В2 – минимальное время цикла при релейном регулировании температуры. С1 и С2 – режим работы каналов. После перебора всех параметров, прибор обратно переходит в режим измерения температуры.
