Прибор предназначен для организации временных задержек и циклов.
Конструктивно прибор состоит из соединённых между собой двусторонних печатных плат, установленных в стандартный пластмассовый корпус типоразмера «1 автомат», предназначенный для установки на DIN-рейку.
| Технические характеристики | |
|---|---|
| Напряжение питания постоянного тока | 24...240В |
| Диапазон частот питающего переменного тока | 49...61Гц |
| Диапазон отчета времени | 0,1с...24ч. |
| Количество поддиапазонов отсчета времени | 6: 0,1с – 3с 1с – 30с 1с – 30с 6с – 3мин 1мин – 30мин 6мин – 3часа 1час – 24часа |
| Количество релейных выходов | 6шт. |
| Коммутируемый релейными выходами ток | Постоянный до 15А при напряжении до 28В Переменный до 10А при напряжении до 240В |
| Поддерживаемые режимы работы | Задержка включения Задержка выключения Генерация импульса после отсчета времени Циклическая работа |
| Количество подрежимов работы | 2 на каждый режим работы. |
| Тип выходного элемента | электромагнитное реле. |
| Коммутируемое напряжение | 36...265В |
| Коммутируемый ток | не более 16А |
| Габаритные размеры | 18х62х93мм |
| Масса | не более 0,2кг. |
Описание конструкции.

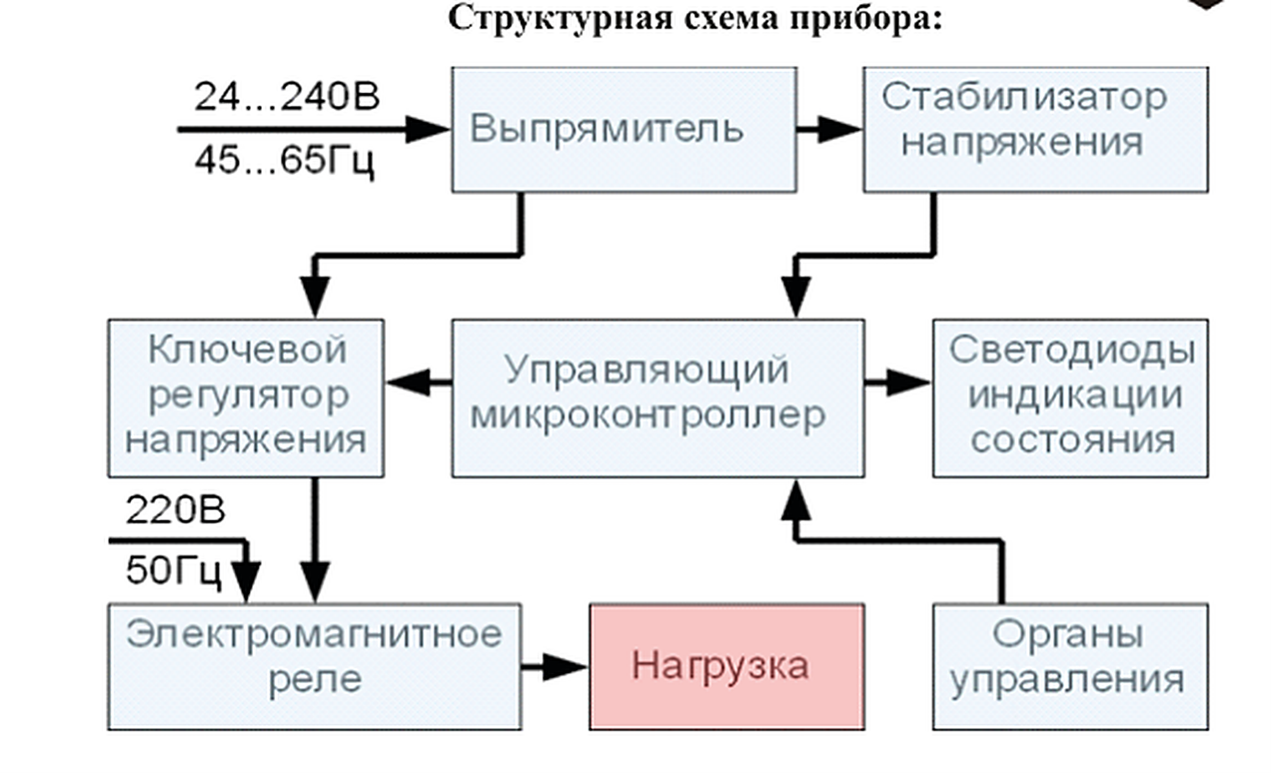

Прибор состоит из входного выпрямителя, стабилизатора, управляющего микроконтроллера, светодиодов индикации с органами управления, ключевого регулятора и электромагнитного реле.

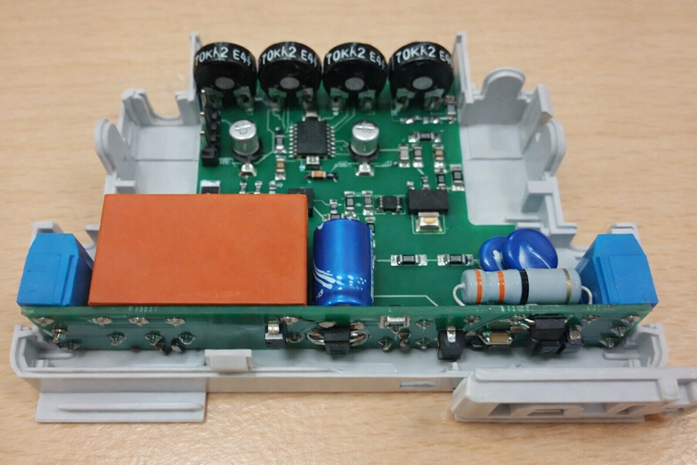

Фотография опытного прототипа прибора:
Установка и подключение.
Закрепить прибор на стандартную DIN-рейку. Питание подключить проводами сечением не более 0,75кв.мм, а нагрузку подключить проводами сечением не более 1,5кв.мм.
Описание работы.
Перед подачей питания выставить значения времени задержек включения и выключения, а также выставить необходимое значение множителя отсчёта времени и требуемый режим работы.
