Линейка моноблочных контроллеров для систем автоматизации со встроенными дискретными входами/выходами (DI/DO). Наличие шины RS-485 для передачи данных, позволяют им тесно взаимодействовать с другими элементами АСУ ТП, такими как датчики, исполнительные устройства, промышленные компьютеры и системы визуализации данных. Благодаря этому, ПЛК обеспечивают эффективную интеграцию различных компонентов системы и способствуют повышению ее производительности и надежности. Программируемые логические контроллеры для АСУ ТП позволяют контролировать и управлять производством гибким, эффективным и защищенным способом. Линейка программируемых логических контроллеров для АСУ ТП предлагает полный спектр решений от небольших до передовых систем автоматизации, расширяя возможности технологических процессов в промышленности. Одним из главных преимуществ ПЛК является их гибкость и адаптивность к изменяющимся условиям и требованиям. Благодаря наличию программируемых логических модулей, ПЛК могут быть легко настроены на выполнение разнообразных задач, связанных с обработкой данных и управлением технологическими процессами.
ПЛК работает на базе микроконтроллера STM32F103RBT6. Отличительной особенностью ПЛК является отсутствие возможности программирования на языках МЭК, вместо этого используется среда программирования микроконтроллеров серии STM32 на языке Си, например, IAR, Keil u Vision, Microsoft Visual Studio с дополнением VisualGDB. В комплекте с ПЛК поставляется библиотека функций в открытых кодах, существенно облегчающая написание собственных программ пользователя. ПЛК имеет интерфейс SWD, что позволяет выполнять пошаговую отладку программы в реальной системе, т.е. с подключенными к ПЛК датчиками и исполнительными устройствами.
Рекомендации к применению
Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- АСУ водоканалов
- линии по дерево- и металлообработке (распил, намотка и т.д.)
- Для управления пищеперерабатывающими и упаковочными аппаратами
- Для управления климатическим оборудованием
- Для автоматизации торгового оборудования
- В сфере производства строительных материалов
- Для управления малыми станками и механизмами

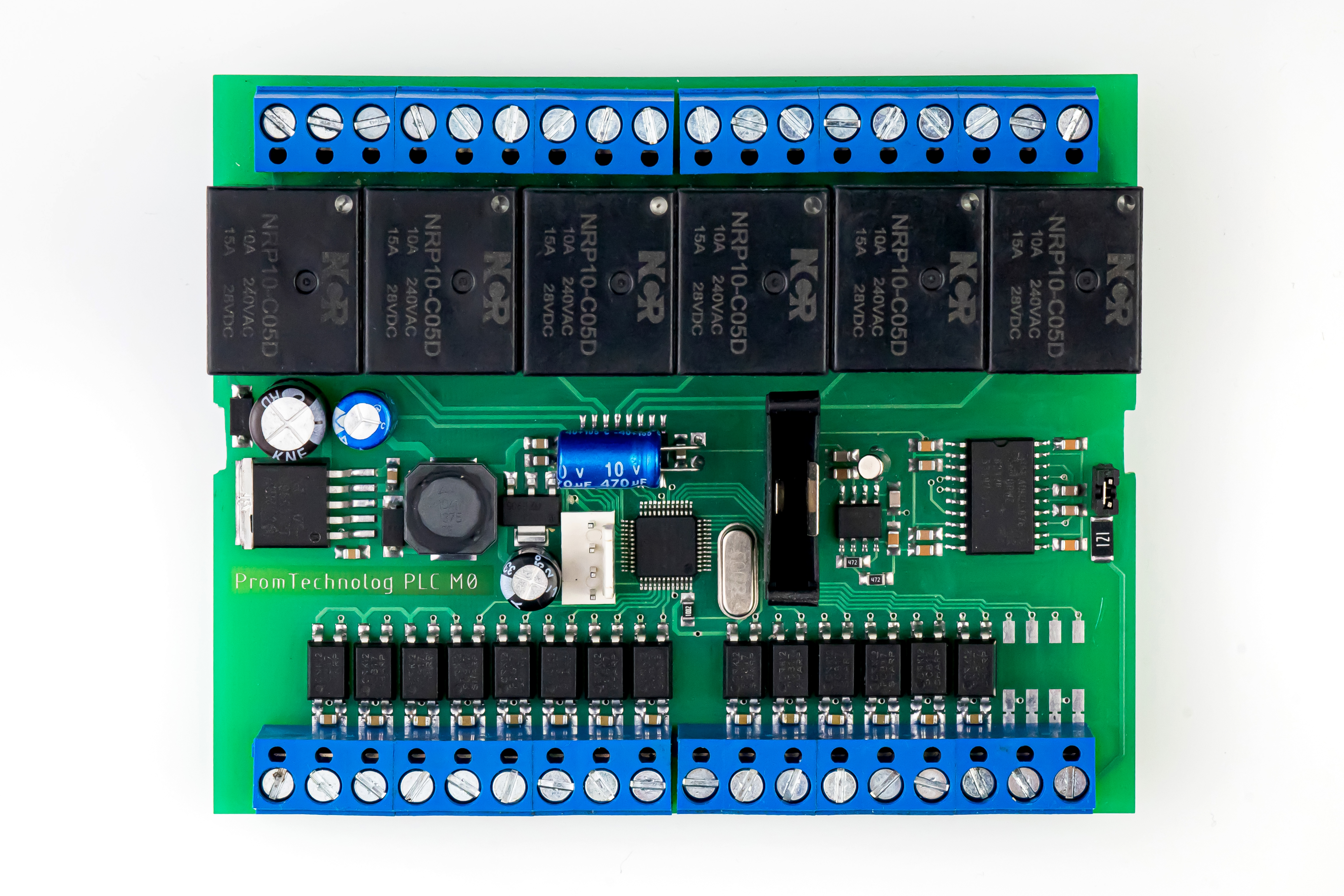

Конструктивно прибор состоит из двусторонней печатной платы, установленной в стандартный пластмассовый корпус типоразмера «6 автоматов», предназначенный для установки на DIN-рейку.
| Технические характеристики | |
|---|---|
| Напряжение питания постоянного тока | 20...28В |
| Потребляемая мощность, не более | 5Вт |
| Количество изолированных входов | 14шт. |
| Напряжение, подаваемое на изолированные входы | 20...28В |
| Количество релейных выходов | 6шт. |
| Коммутируемый релейными выходами ток | Постоянный до 16А при напряжении до 28В Переменный до 10А при напряжении до 240В |
| Количество изолированных интерфейсов RS 48 | 1шт |
| Количество изолированных аналоговых выходов | 2шт |
| Габаритные размеры | 59х87х107мм |
| Масса | не более 0,3кг |
Описание конструкции.

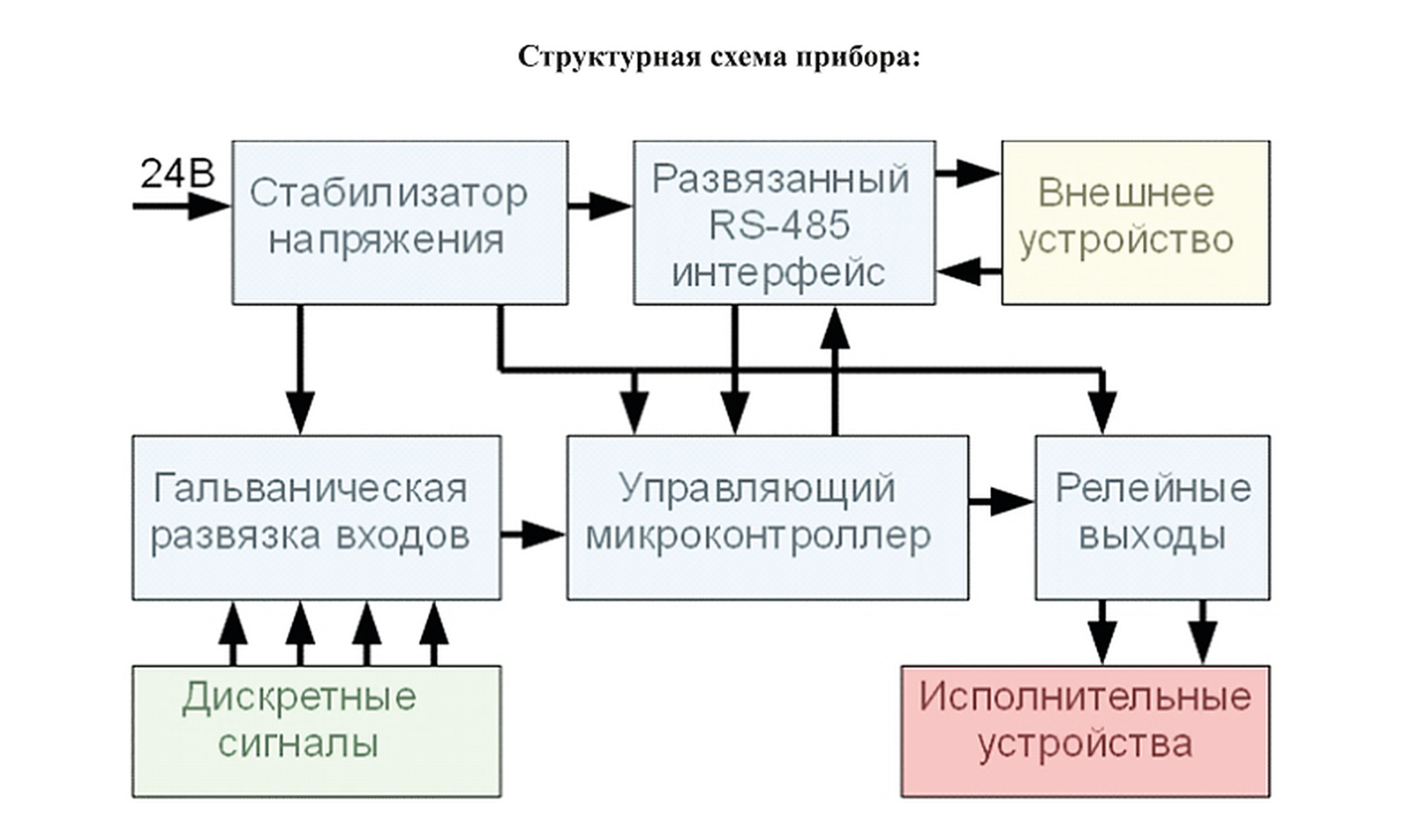

Прибор состоит из стабилизатора напряжения, управляющего микроконтроллера, изоляторов входных дискретных сигналов, гальванически развязанного интерфейса RS-485 и исполнительных электромагнитных реле.
Установка и подключение.
Закрепить прибор на стандартную DIN-рейку. Питание и нагрузки подключить проводами сечением не более 1,5кв.мм.
Описание работы.
Перед подачей питания записать управляющую программу в память прибора.
