Аппарат предназначен для питания дуговых ксеноновых переменным током.
Описание.

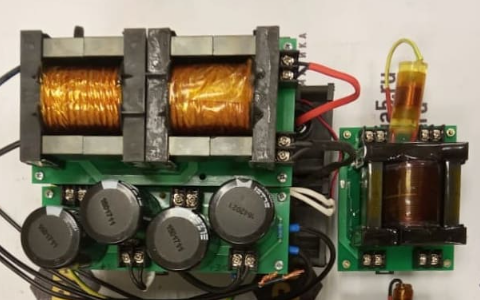

Конструктивно аппарат состоит из двух блоков — преобразователь питания и импульсное зажигающее устройство. Преобразователь питания состоит из нескольких соединённых между собой двусторонних печатных плат. Для облегчения теплового режима, силовые элементы (силовые транзисторы и быстро останавливающиеся диоды) установлены через изолирующие теплопроводные прокладки на обдуваемый вентиляторами радиатор. Импульсное зажигающее устройство собрано на одной двусторонней печатной плате.
| Технические характеристики | |
|---|---|
| Диапазон напряжений питания переменного тока | 175...265В. |
| Диапазон частот питающего тока | 45...65Гц |
| Коэффициент мощности | не менее - 0,65. |
| Коэффициент полезного действия | не менее – 0,85. |
| Подложными к лампе мощность | 1800Вт +/-10%. |
| Габаритные размеры | 160х130х200мм. |
| Масса | Масса |
Описание конструкции.

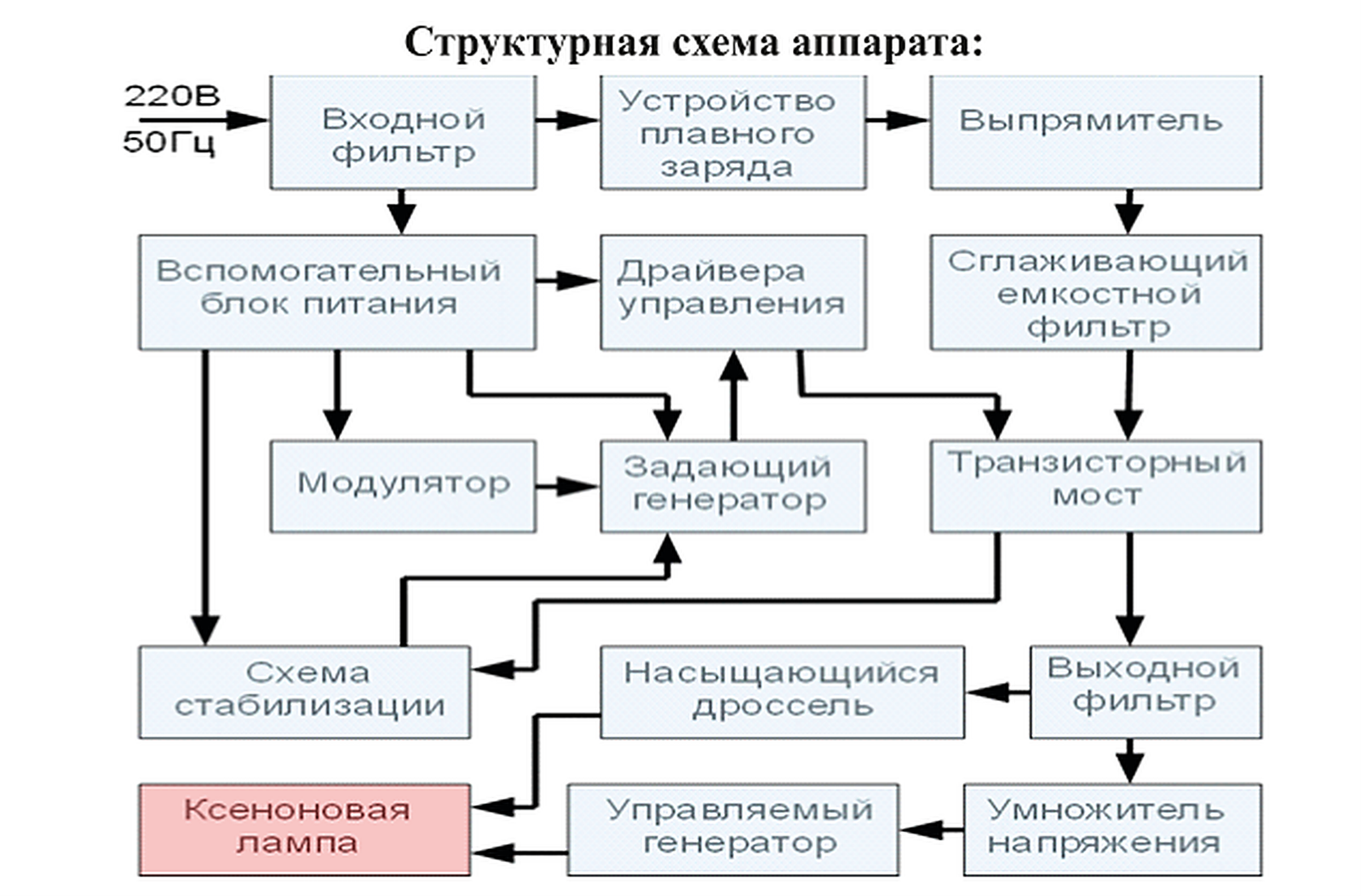

Преобразователь питания состоит из входного фильтра с устройством плавного заряда конденсаторов, вспомогательного блока питания, выпрямителя, емкостного фильтра, силового транзисторного моста, драйверов управления транзисторным мостом, сглаживающего фильтра, задающего генератора, модулятора, схемы стабилизации выходного тока. Импульсной зажигающее устройство состоит из насыщающегося дросселя, умножителя напряжения и управляемого генератора высоковольтных импульсов.
Установка и подключение.
Закрепить преобразователь питания внутри закрытого вентилируемого электрошкафа. Закрепить импульсное зажигающее устройство в максимальной близости от лампы. Заземлить преобразователь питания медным проводом сечением не менее 1,5кв.мм. Соединить преобразователь питания и импульсное зажигающее устройство проводами сечением не менее 2,5кв.мм. Подключить лампу и импульсному зажигающему устройству медными проводами сечением не менее 25кв.мм, выдерживающими импульсное напряжение не менее 35кв. Подвести питающее напряжение проводами сечением не менее 2,5кв.мм. через автоматический выключатель с током срабатывания не менее 16 ампер на каждый аппарат. Установка выключателей или разъединителей между лампой и ЭПРА не допускается.
Описание работы.
После подачи питания на аппарат, в течении 5 секунд идёт задержка для плавного заряда конденсаторов емкостного фильтра. По истечении этого времени преобразователь подаёт на лампу форсированное напряжение, а импульсное зажигающее устройство — импульсы высокого напряжения для зажигания газового разряда в лампе. После зажигания лампы, преобразователь питания переходит в режим ограничения тока, импульсное зажигающее устройство автоматически выключается и аппарат переходит в рабочий режим.
