Производитель: SIGMA Артикул: DCD-23 KAA24350AAB Выполняемые работы: ремонт на уровне компонентов, восстановление. Тип ремонта: Промышленное оборудование |

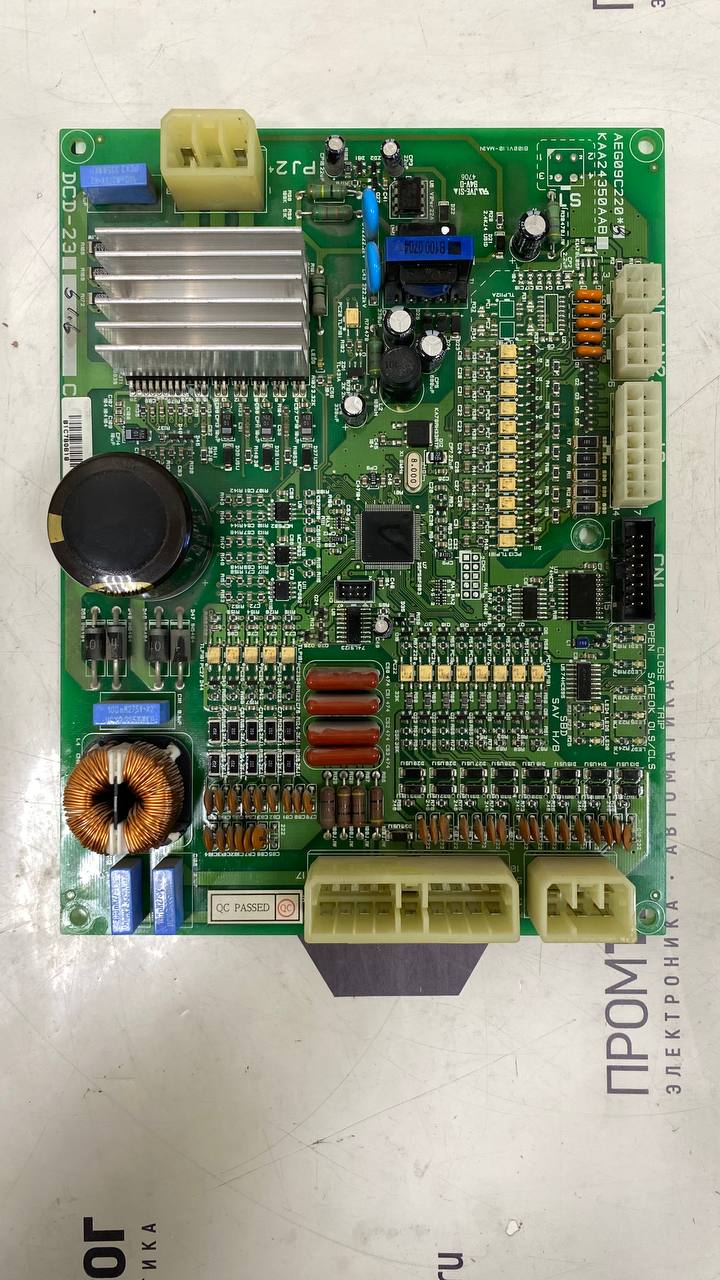

Выполнили компонентный ремонт платы привода дверей SIGMA DCD-23 KAA24350AAB (AEG09C220*B) с использованием современного высокоточного технологического оборудования.
Плата привода дверей SIGMA DCD-23 (артикул KAA24350AAB / AEG09C220B) — это управляющий контроллер для систем дверных приводов лифтов производства LG Sigma и Otis. Она используется в моделях дверных систем SAV1, SBD1 и SED1.
Коды ошибок и светодиодная индикация
На плате DCD-23 для диагностики используются встроенные светодиоды (LED). Состояние "SAFE-OK" (LD4) является ключевым показателем исправности. [1]
- LD4 (SAFE-OK):
- Горит: нормальный режим работы.
- Не горит: произошла ошибка (Error occurred).
- LD2 (OPEN): Горит при поступлении команды на открытие.
- LD3 (CLOSE): Горит при поступлении команды на закрытие.
- LD5 (OLS/CLS): Сигнализирует о срабатывании датчиков конечного положения открытия (OLS) или закрытия (CLS).
- LED9 (DC-OK): Подтверждает наличие питания в звене постоянного тока (DC-LINK).
Системные ошибки, связанные с дверями (отображаются на основном контроллере лифта), могут включать:
- E132 (Door blocked failure): Заклинивание дверей при попытке открытия.
- E133 (Door blocked repeated failure): Повторяющееся заклинивание.
- E134 (Blocked fault close): Препятствие при закрытии дверей.
- TCD 240 (Russia OPX Error): Специфический код для аномальной работы дверей в определенных режимах.
Распространенные проблемы
- Сбой фотодатчика: Если дверь открывается повторно более 5 раз от сигнала фотореверса, система может заблокироваться. Рекомендуется проверить чистоту и подключение фотодатчиков.
- Проблемы с датчиками OLS/CLS: Некорректная работа бесконтактных датчиков положения приводит к тому, что привод не «видит» крайних точек, из-за чего двери могут ударяться об упоры или не доходить до конца.
- Износ механических узлов: Загрязнение направляющих (порогов) или износ роликов увеличивает сопротивление, что плата интерпретирует как препятствие (ошибки E132-E134).
- Сбой связи (Communication Error): Ошибки обмена данными между платой DCD-23 и основной панелью управления (CP) через Car LON. При этом на плате могут не загораться индикаторы команд LD2/LD3.
