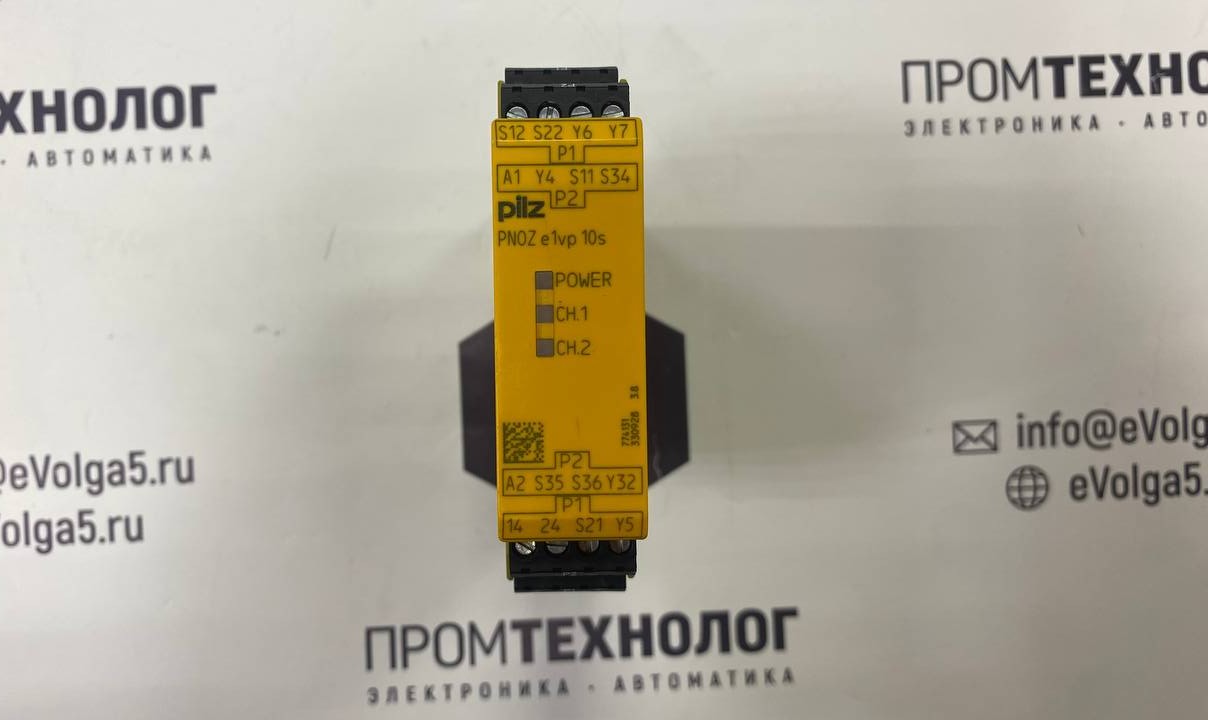

Модель Pilz PNOZ e1vp 10/24VDC 1so 1so t (артикул 774131) представляет собой электронное реле безопасности серии PNOZelog. Оно предназначено для непрерывного контроля цепей аварийного останова (E-STOP), защитных ограждений, концевых выключателей и световых завес. Главная особенность этой модели — полупроводниковые выходы и встроенная функция регулируемой задержки отключения, что критически важно для оборудования с опасным выбегом (инерцией) после остановки.
Что делает это устройство ?
Основная задача — безопасно отключить оборудование при опасной ситуации:
- нажатие кнопки аварийного останова (E-STOP)
- открытие защитной двери/ограждения
- срабатывание световой завесы
- нарушение цепи безопасности
- контроль обратной связи контакторов
Если возникает авария — реле размыкает безопасные выходы и останавливает машину.
Где применяется ?
Типичные области применения:
- станки ЧПУ
- роботизированные ячейки
- упаковочные линии
- конвейеры
- прессы
- автоматические двери и ограждения
- линии с промышленными роботами
Особенно часто используется там, где требуется соответствие стандартам машинной безопасности EN ISO 13849-1 или EN 62061.
Основные функции модели 774131
- питание: 24 V DC
- контроль 1- или 2-канальных цепей безопасности
- обнаружение короткого замыкания между каналами
- 2 безопасных выхода
- 1 вспомогательный выход
- задержка отключения/включения (time delay)
- контроль:
- E-STOP
- защитных дверей
- световых барьеров
- feedback loop контакторов
Монтаж — на DIN-рейку в шкаф автоматики.
Что означает обозначение ?
- PNOZ — серия реле безопасности Pilz
- e1vp — электронное исполнение с временной функцией
- 10/24VDC — питание 24 В постоянного тока
- 1so 1so t
- safety outputs (безопасные выходы)
- t = time delay (временная задержка)
Простыми словами
Это не обычное реле, а специализированный модуль безопасности. Он постоянно проверяет, исправны ли цепи аварийной остановки и защитные датчики. Если что-то не так — оборудование переводится в безопасное состояние.
Пример схемы применения
Например:
- На станке установлена кнопка аварийного стопа.
- Кнопка подключена к Pilz PNOZ.
- Выход реле управляет контактором двигателя.
- При нажатии E-STOP:
- реле размыкает безопасный выход,
- контактор отключает питание двигателя,
- станок останавливается.
Особенность двухканальной безопасности
Устройства Pilz обычно используют двухканальные цепи для повышения надежности и обнаружения ошибок проводки/замыканий. Это обсуждают и инженеры-автоматчики на профильных форумах.
