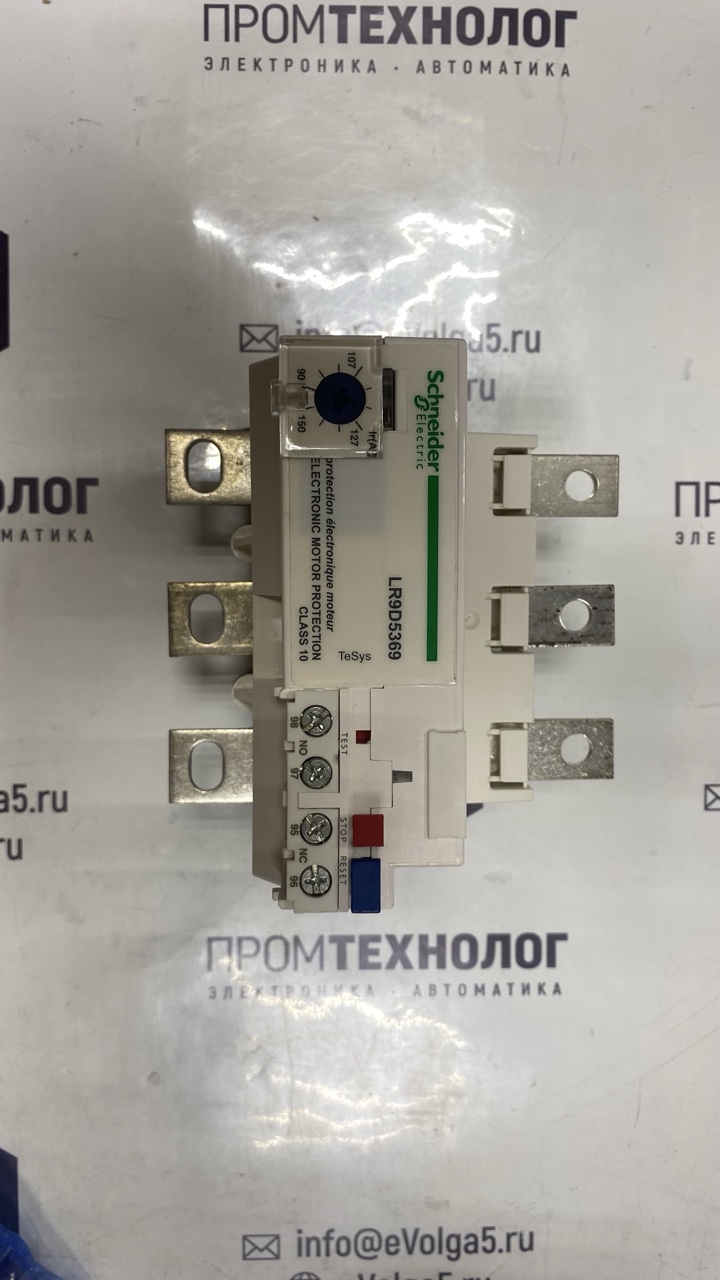

Основные характеристики
- Диапазон регулировки тока: 90–150 А.
- Класс срабатывания: Класс 10 (стандартная защита).
- Номинальное напряжение: До 690 В AC (силовая цепь).
- Тип защиты: Тепловая перегрузка, обрыв фазы и дисбаланс нагрузки.
- Дополнительные контакты: 1 НО (нормально открытый) + 1 НЗ (нормально закрытый) для сигнализации о неисправности.
Совместимость и установка
- Контакторы: Разработано для прямой установки под контакторы Schneider Electric серий LC1D115 и LC1D150.
- Монтаж: Может крепиться непосредственно к контактору или устанавливаться отдельно на DIN-рейку / винты без дополнительных аксессуаров.
- Подключение: Силовая цепь подключается через шины или кабели с наконечниками (болты M8), цепи управления — через винтовые зажимы.
Функциональные особенности
- Управление: На лицевой панели расположены кнопки «Тест» (красная — стоп) и «Сброс» (синяя — reset), а также переключатель режима сброса (ручной/автоматический).
- Индикация: Имеется флажковый индикатор срабатывания.
- Защита настроек: Прозрачная крышка с возможностью пломбировки защищает диск регулировки тока от случайных изменений.
- Энергоэффективность: Потребляет на 90% меньше энергии по сравнению с традиционными биметаллическими тепловыми реле.
