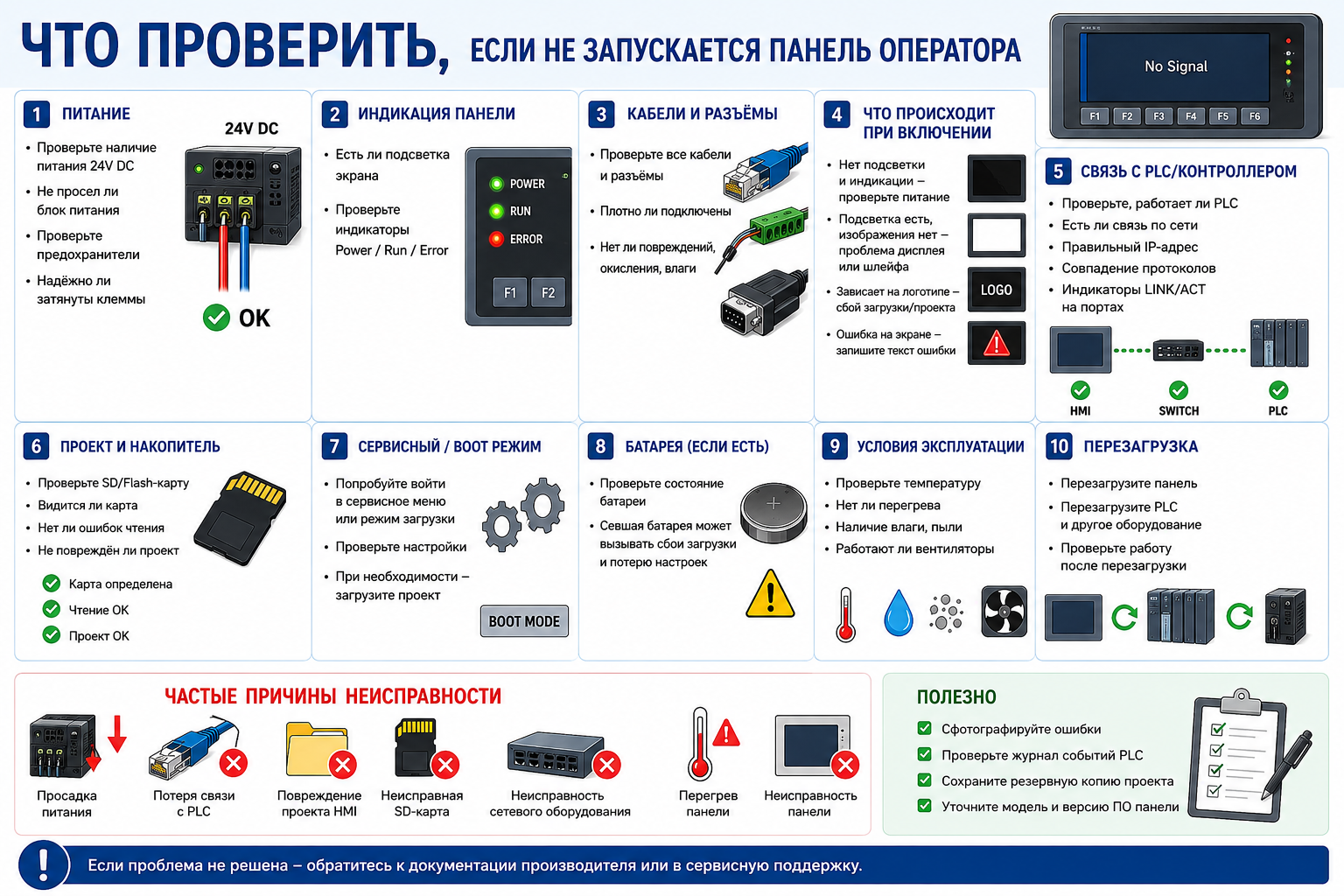

Если не запускается промышленная панель оператора (HMI), в первую очередь проверьте наличие и уровень напряжения питания на её входных клеммах. Большинство панелей работают от 24 В постоянного тока (DC), и при просадке напряжения даже до 20 В устройство не включится.
1. Электрическое питание
- Напряжение. Измерьте мультиметром напряжение прямо на клеммах панели. Оно должно быть в пределах нормы (обычно 24 В ±10%).
- Полярность. Убедитесь, что плюс и минус питания не перепутаны.
- Блок питания. Проверьте, работает ли сам блок питания в шкафу. Нет ли на нем индикации перегрузки или короткого замыкания?
- Защита. Проверьте автоматические выключатели и плавкие предохранители в цепи питания панели.
2. Внешние признаки и состояние экрана
- Индикаторы. Посмотрите на светодиоды (LED) на корпусе панели. Если они горят или мигают, плата получает питание, а проблема может быть в программе или самом экране.
- Подсветка. Посветите на экран фонариком под углом. Если вы видите слабые контуры букв или интерфейса, значит панель работает, но сгорела подсветка дисплея.
- Режим сна. Нажмите на экран или аппаратные кнопки. Возможно, панель просто ушла в режим энергосбережения.
3. Кабели и внешние устройства
- Кабели связи. Отключите от панели интерфейсные кабели связи с контроллером (RS-485, Ethernet, MPI). Иногда неисправный контроллер или короткое замыкание в линии связи блокируют запуск панели.
- Флешки и карты памяти. Извлеките из панели USB-накопители и SD-карты. Поврежденная карта памяти может вызывать циклическую перезагрузку при старте
4. Программный сбой
- Зависание прошивки. Если на экране горит только логотип производителя и загрузка не идет, слетела внутренняя прошивка (ошибка флеш-памяти).
- Сброс. Попробуйте отключить питание на 2-3 минуты и включить снова. Если это предусмотрено моделью, попробуйте войти в сервисное меню (Service Mode) с помощью аппаратных кнопок или переключателей на задней панели.
Если питание в норме, кабели отключены, но экран не подает признаков жизни, проблема кроется внутри устройства (выход из строя внутренней платы или процессора). В этом случае панель придется отдать в ремонт.
